包装说明

本页用于指导精灵 3 机器人回箱包装。操作前请确认包装箱、缓冲棉、吊架和牵引绳状态完好，并预留足够的操作空间。

包装前准备

项目	要求
人员	建议至少 2 人配合操作
吊装	准备吊架及机器人牵引绳
包装件	确认包装箱、各处缓冲棉齐全且位置可识别
随机附件	准备平板、手柄、充电器及腿部缓冲棉

流程概览

步骤	操作目标	关键检查
1	放置随机附件及腿部缓冲棉	附件均放入对应空格
2	吊装机器人并放入包装箱	背部把手对准缓冲棉凹槽
3	放置手臂及手肘缓冲棉	手臂卡入缓冲棉下方槽位
4	放置双腿并完成包装	脚尖朝向空格边缘，上盖可自然闭合

详细步骤

1. 放置附件及腿部缓冲棉

操作要点

• 将平板、手柄、充电器放入包装箱内对应空格。
• 将腿部缓冲棉按照图示位置放入箱体空格处。

检查点

• 各附件不应高出箱体缓冲棉平面。
• 腿部缓冲棉方向应与图示一致。

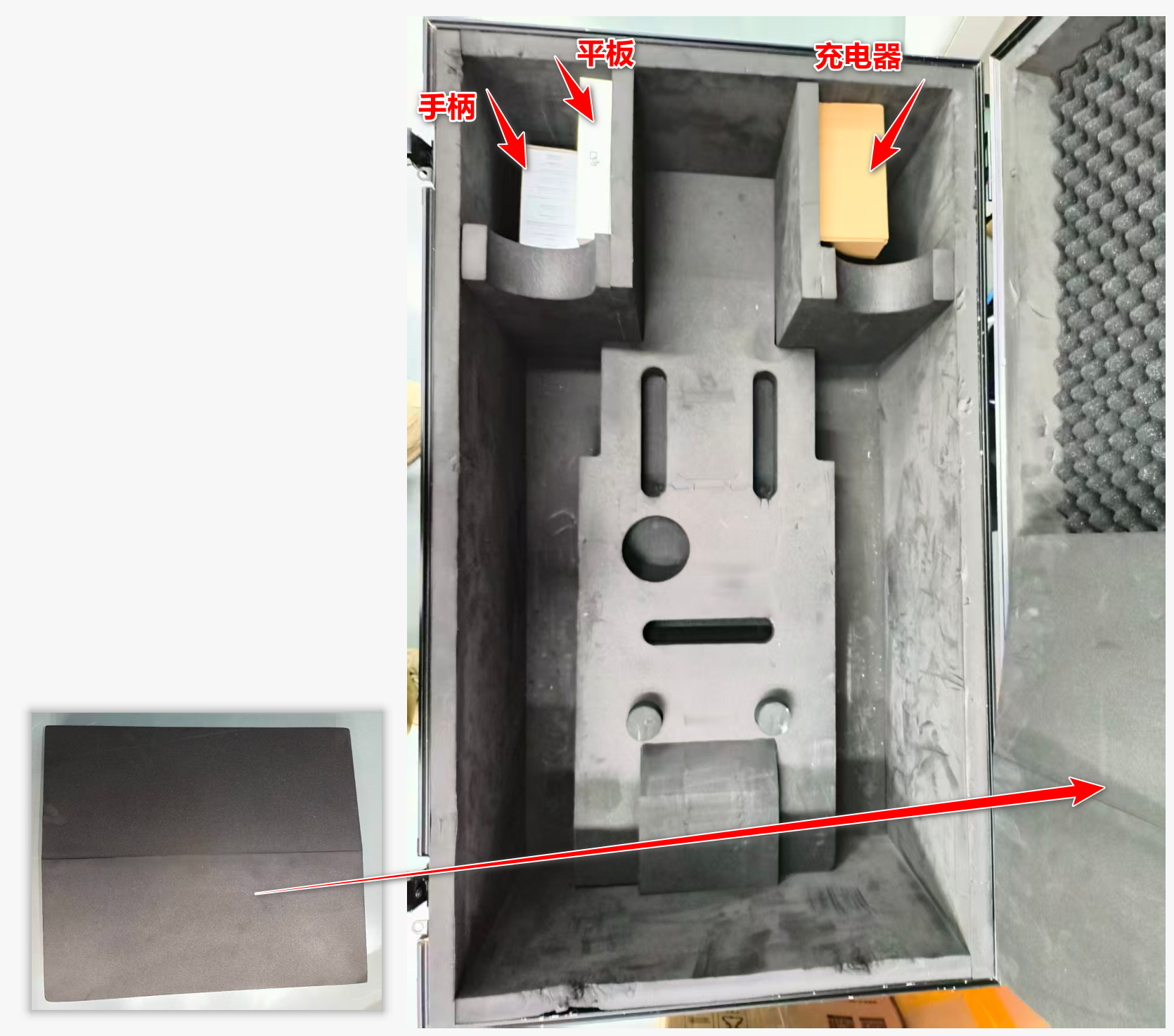

图 1

2. 吊装机器人并放入包装箱

操作要点

• 物品放置好后，将机器人放在吊架上吊起。
• 将包装箱推到机器人下方，缓慢将机器人下放。
• 待机器人臀部接触到缓冲棉底部后，取掉吊架上方的吊钩。

人员配合

• 1 人将机器人背部的牵引绳提起。
• 1 人抬住机器人的双腿。
• 两人配合将机器人背后的把手对准缓冲棉凹槽处下放。
• 放置到位后，取下机器人上方的牵引绳并放在空格处。

检查点

• 机器人臀部应落到缓冲棉底部。
• 机器人背部把手应对准缓冲棉凹槽。
• 牵引绳应取下并放入指定空格。

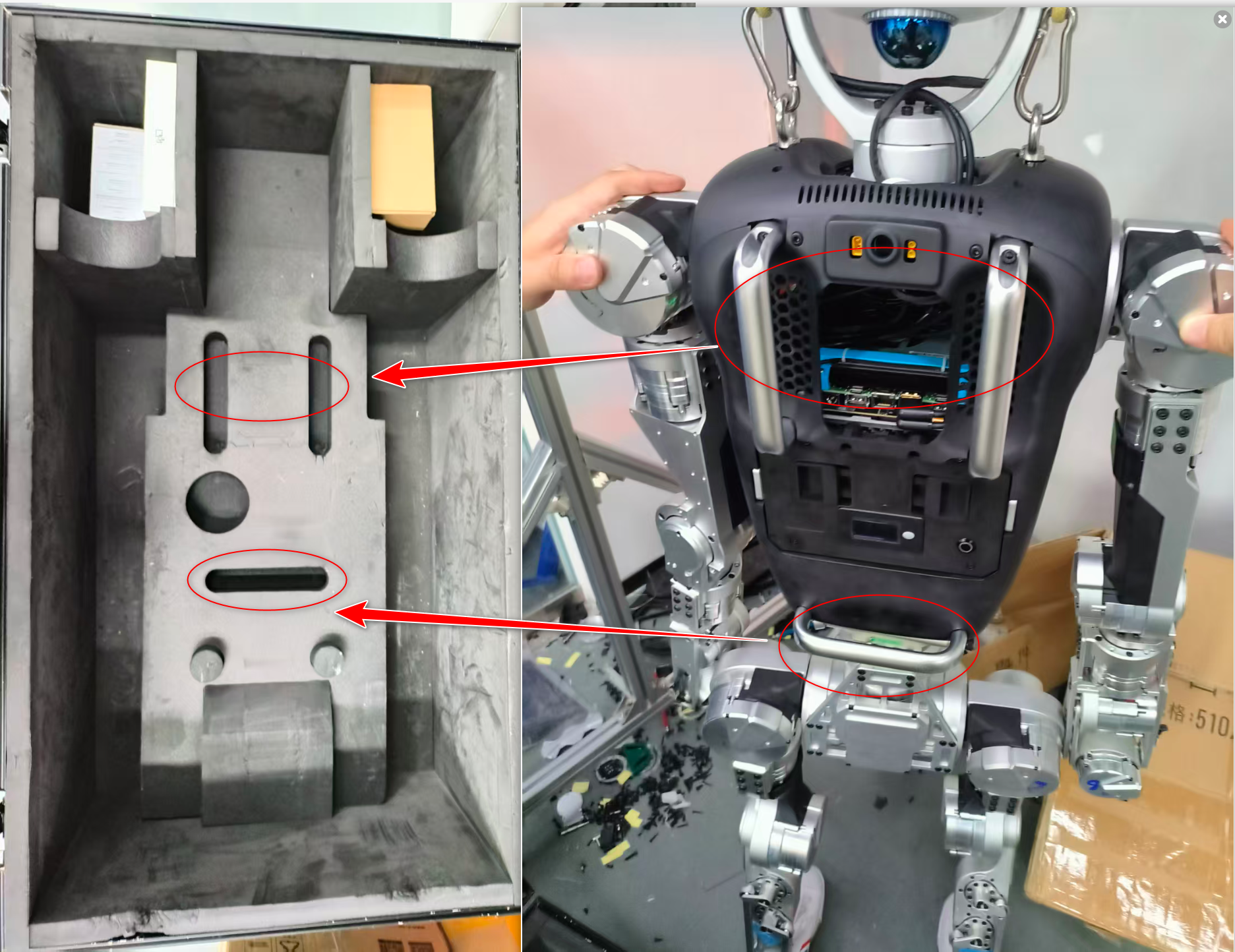

图 2-1

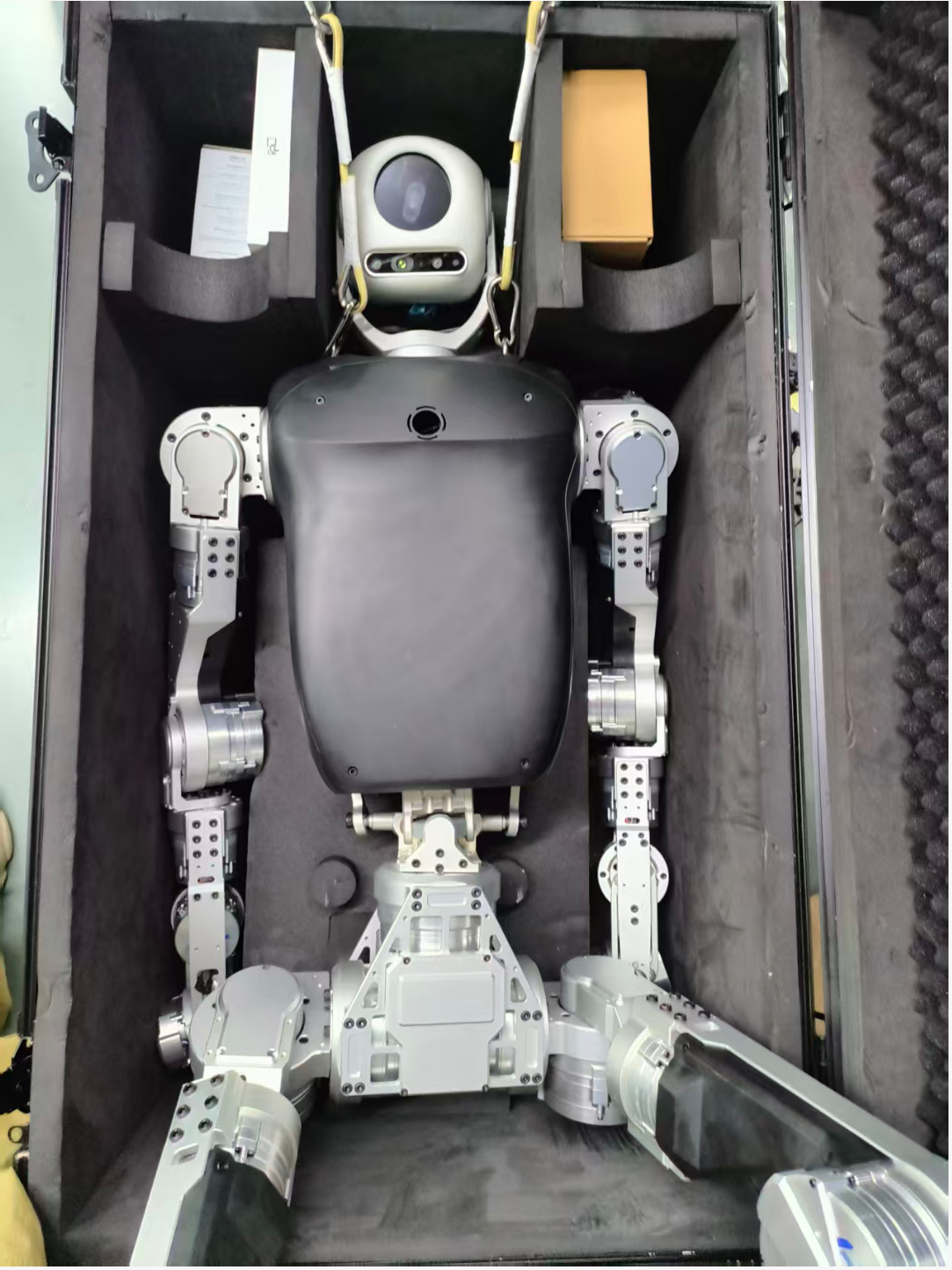

图 2-2

3. 放置手臂及手肘缓冲棉

操作要点

• 拉动机器人的左右腿，缓慢转动机器人腰部。
• 将机器人手臂放入缓冲棉下方的槽中并卡紧。
• 将手臂、手肘处的缓冲棉放置到位。

检查点

• 手臂应完全进入缓冲棉槽位。
• 手肘处缓冲棉不得松动或偏移。
• 调整过程中避免让关节处于极限位置。

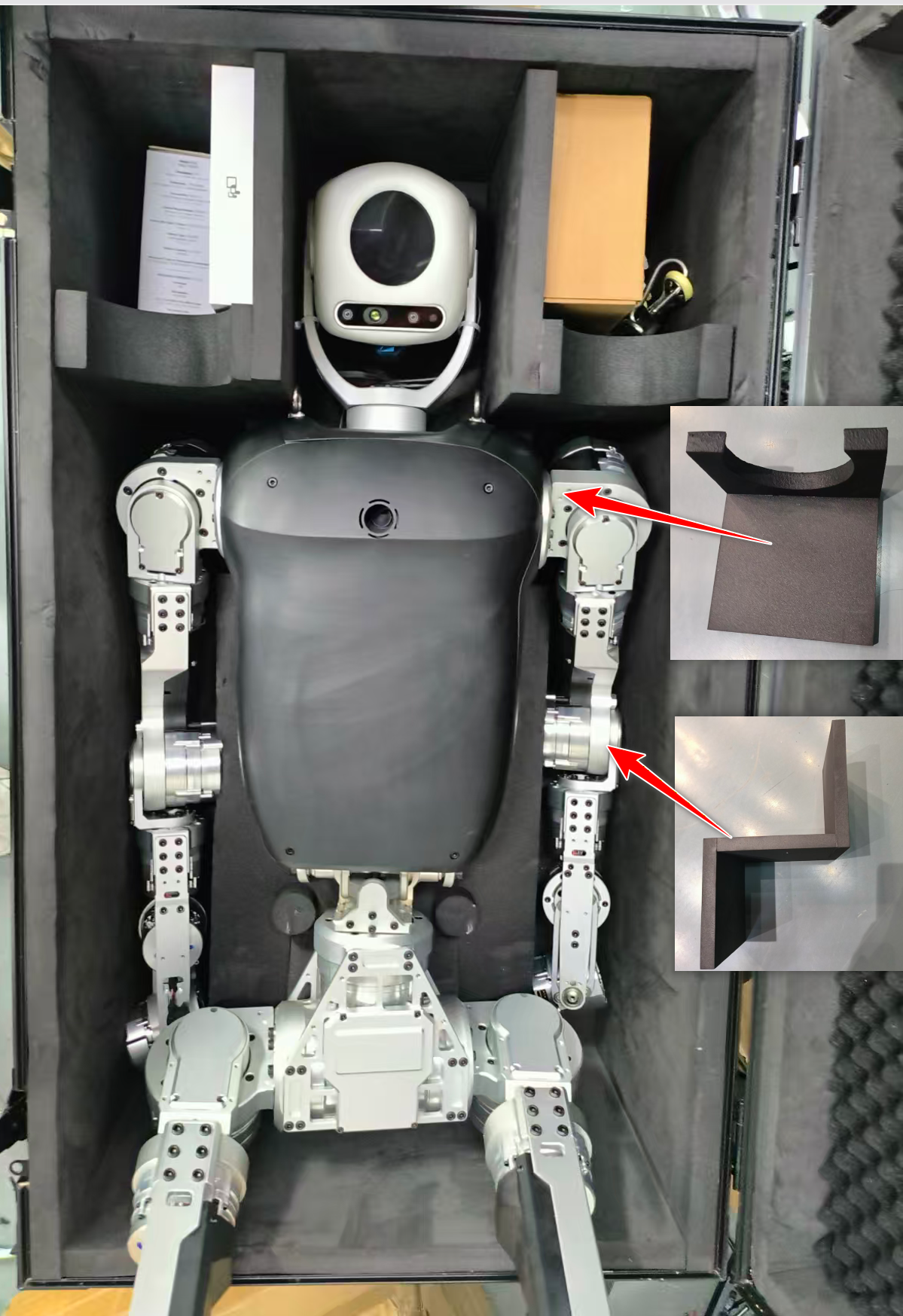

图 3

4. 放置双腿并完成包装

操作要点

• 转动机器人的双腿。
• 将左右腿缓慢放置到图示位置。
• 保持脚尖朝向空格边缘。

检查点

• 左右腿位置应与图示一致。
• 脚尖应朝向空格边缘。
• 各处缓冲棉不得被挤出或明显变形。

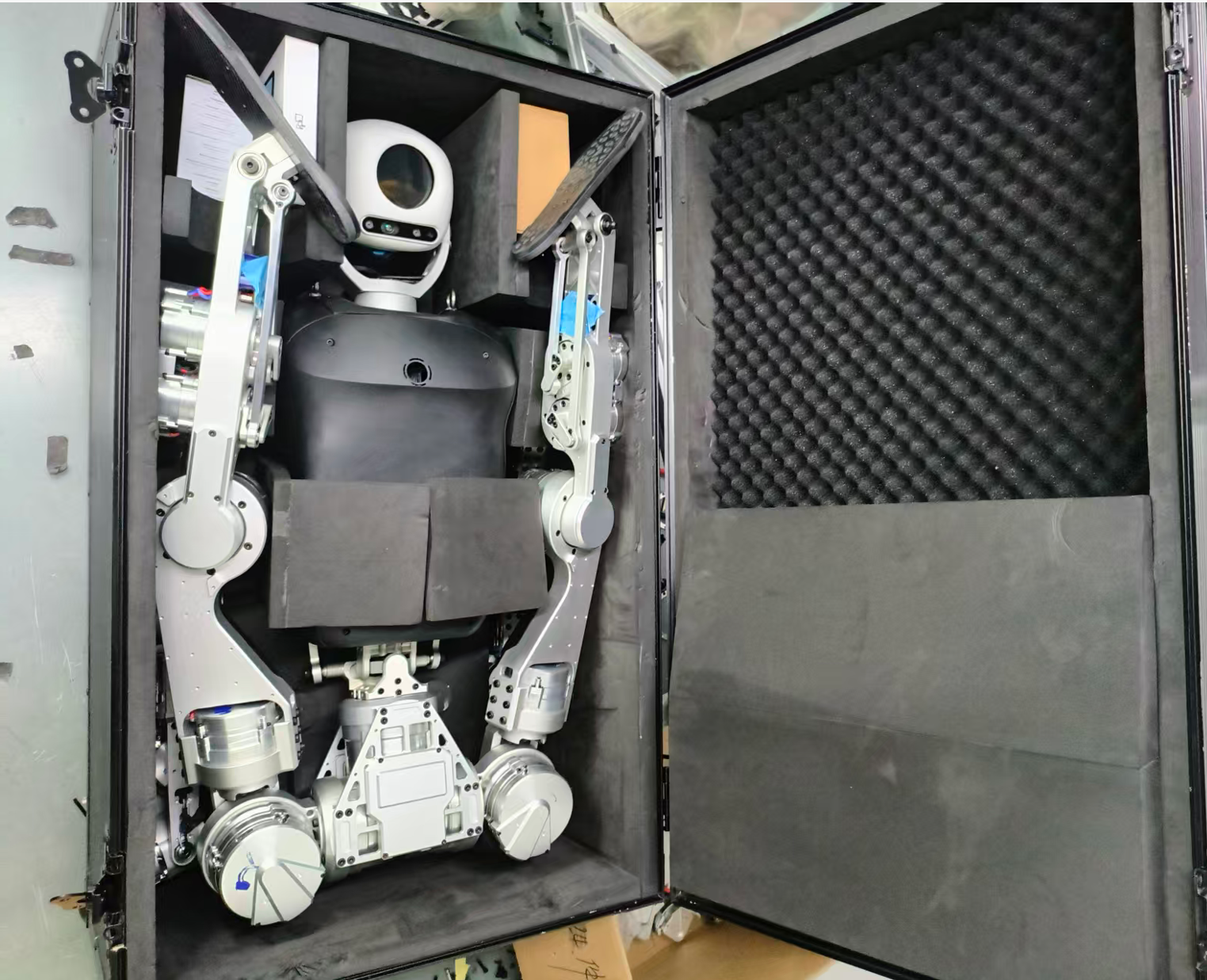

图 4
