外接灵巧手

本文档面向需要在 ELF3 上快速接入 Revo2 灵巧手的客户，重点说明接线、依赖安装、编译运行和验收方法。二次开发接口、SDK 细节和完整示例代码请进入示例仓库查看：

BXI Revo2 示例仓库：bxi_revo2_example
灵巧手官方 SDK：brainco-hand-sdk

安全提示

注意只有Revo2进阶版和触觉版支持58V电压，切勿把基础版接入机器人

运行示例程序会驱动灵巧手执行握拳、张开、捏合、单指运动、速度/电流/PWM 控制等动作。请先确认手指活动范围内没有人体、线缆和易损物体，不要在抓取物体时直接运行完整 demo。

适用环境

项目	要求
机器人	ELF3，已正常启动机器人硬件节点
灵巧手	Revo2 进阶版 && 触觉版
通信方式	BXI 主控板 CANFD
ROS 版本	ROS 2 Humble
示例包	`bxi_revo2_example`
Python SDK	`bc-stark-sdk==1.5.1`

示例包通过 ROS 2 的 communication/msg/CANFDPacket 与 BXI CANFD 硬件节点通信，因此需要先加载机器人自带的 bxi_ros2_pkg 环境。

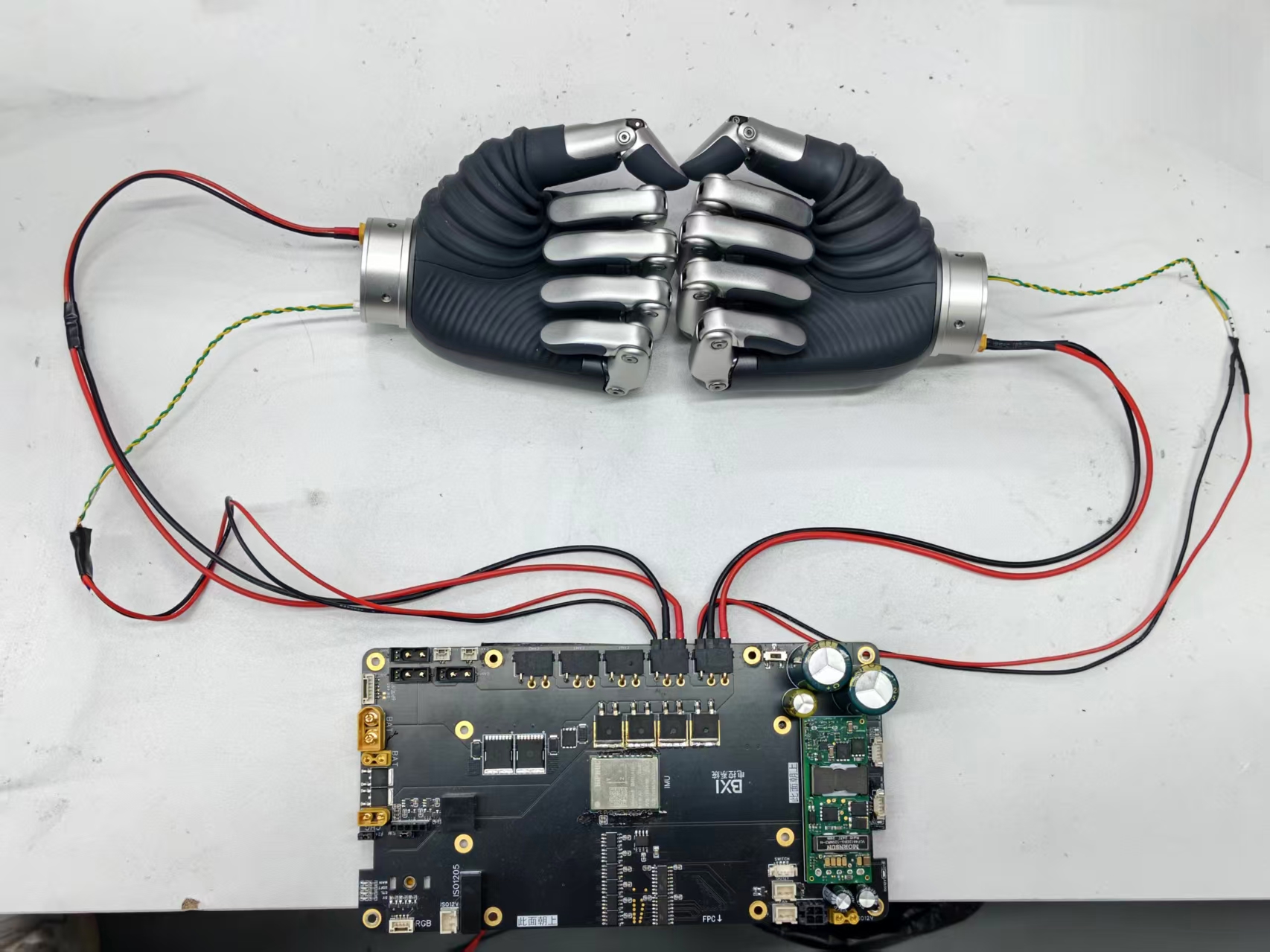

硬件连接

按默认配置接入时，不需要修改示例代码：

灵巧手	BXI 主控板接口	默认 ID	协议	`master_id`
左手	CAN5	126 / `0x7E`	CANFD	1
右手	CAN6	127 / `0x7F`	CANFD	1

接线完成后，正常启动机器人。机器人硬件节点启动成功后，灵巧手通常会自动张开，可作为硬件链路的第一步检查。

快速部署

1. 获取示例包

在机器人主控或已配置 ROS 2 环境的开发主机上执行：

cd ~/bxi_ws
git clone https://github.com/konodoki/bxi_revo2_example.git

如果现场网络无法访问 GitHub，可提前下载仓库并复制到 ~/bxi_ws/bxi_revo2_example。

2. 下载 C++ SDK 文件

C++ 示例编译前必须下载官方 SDK 动态库和头文件，否则会因缺少 dist/ 目录构建失败。

cd ~/bxi_ws/bxi_revo2_example
./download-lib.sh

脚本会按当前系统架构下载对应文件，并生成：

dist/include/
dist/shared/linux/libbc_stark_sdk.so
VERSION

3. 安装 Python SDK

如果需要运行 Python 示例，安装固定版本 SDK：

pip install bc-stark-sdk==1.5.1 --index-url https://pypi.org/simple/

4. 编译示例包

cd ~/bxi_ws/bxi_revo2_example
source /opt/ros/humble/setup.bash
source /opt/bxi/bxi_ros2_pkg/setup.bash
colcon build
source install/setup.bash

提示

如果 communication 消息包位于其他工作空间，请先 source 对应工作空间的 install/setup.bash，再执行 colcon build。

启动与验收

1. 启动机器人硬件节点

先按 ELF3 正常流程启动机器人。可参考运动控制开发指南中的启动方式。

启动后检查 CANFD 通信话题是否存在：

source /opt/ros/humble/setup.bash
source /opt/bxi/bxi_ros2_pkg/setup.bash
ros2 topic list | grep canfd_packet

正常情况下应能看到类似话题：

/canfd_packet/rx
/canfd_packet/tx

2. 运行示例程序

运行 C++ 示例：

cd ~/bxi_ws/bxi_revo2_example
source /opt/ros/humble/setup.bash
source /opt/bxi/bxi_ros2_pkg/setup.bash
source install/setup.bash
ros2 run bxi_revo2_example bxi_revo2_example

或运行 Python 示例：

cd ~/bxi_ws/bxi_revo2_example
source /opt/ros/humble/setup.bash
source /opt/bxi/bxi_ros2_pkg/setup.bash
source install/setup.bash
ros2 run bxi_revo2_example bxi_revo2_example.py

3. 验收现象

程序运行后，终端会打印设备信息、手指位置、速度、电流和配置参数。灵巧手会依次执行：

基本位置控制：握拳、张开、单指移动；
速度、电流、PWM 控制；
Revo2 高级控制：单位模式、位置+时间、位置+速度、多指联动；
内置动作序列：Open、Fist、Pinch、Point 等；
设备信息和参数查询。

默认程序会先运行左手，再运行右手。两只手均能完成上述动作且终端无持续报错，即表示基础部署完成。

修改默认接线或 ID

如果现场接线不是默认的 CAN5/CAN6，或灵巧手 ID 被修改过，需要在示例代码中同步修改总线和 ID。

Python 示例位置：

~/bxi_ws/bxi_revo2_example/src/bxi_revo2_example.py

默认配置：

left_ctx = await init_bxipci_device(5, 126, master_id=1, is_canfd=True, ...)
right_ctx = await init_bxipci_device(6, 127, master_id=1, is_canfd=True, ...)

C++ 示例位置：

~/bxi_ws/bxi_revo2_example/src/bxi_revo2_example.cpp

默认配置：

init_bxipci_device(&left_ctx_, 5, 126, true);
init_bxipci_device(&right_ctx_, 6, 127, true);

修改后重新编译并加载环境：

cd ~/bxi_ws/bxi_revo2_example
colcon build
source install/setup.bash

常见问题

编译时报缺少 `stark-sdk.h` 或 `libbc_stark_sdk.so`

未下载 C++ SDK。进入示例包目录执行：

./download-lib.sh

然后重新编译。

Python 运行时报 `No module named bc_stark_sdk`

Python SDK 未安装或安装到错误的 Python 环境。执行：

pip install bc-stark-sdk==1.5.1 --index-url https://pypi.org/simple/

运行时报 `communication.msg.CANFDPacket not found`

未加载 BXI ROS 2 消息包环境。执行：

source /opt/bxi/bxi_ros2_pkg/setup.bash
source ~/bxi_ws/bxi_revo2_example/install/setup.bash

灵巧手无响应或读取超时

按以下顺序检查：

左手是否接在 CAN5，ID 是否为 126；
右手是否接在 CAN6，ID 是否为 127；
机器人硬件节点是否已启动，/canfd_packet/rx 和 /canfd_packet/tx 是否存在；
线缆和供电是否正常；
是否有其他程序正在同时控制同一只灵巧手。
若为出厂自带硬件节点请检查ROS_DOMAIN_ID是否一致

二次开发入口

客户部署时通常不需要修改底层通信桥接代码。若需要在自己的 ROS 2 节点中控制灵巧手，请参考示例仓库 README 中的 “在自己的 ROS 2 Node class 中使用” 章节：

https://github.com/konodoki/bxi_revo2_example
